KONFIGURASI 2ROUTER 2SERVER 2SWICTH 6PC/CLIENT

Cara konfigurasi  2router 2server 2switch 6pc/client

Sebelum mengikuti langkah-langkah dibawah kamu juga bisa melihat tutorialnya di LINK youtube ini ya https://youtu.be/6HpdhU0XJB0

Buka Cisco Packet  Tracer

Sediakan 2router 2server 2switch dan 6pc/client Lalu Hubungkan Semua Komponen Masing-masing Dengan Kabel Straight


 Buka Router0  bagian Config

Ø  Fa0/0 : 192.168.10.1

Ø  Se2/0 :1.1.1.1

Ø  ON



Router0 buka Bagian CLI

Ø  Router  (Config)  # Router eigrp  10

Ø  Router (Config-router) # Network 192.168.10.1

Ø  Router (Config-router) #Network 1.1.1.1

Ø  Router (Config-router)#Exit

5.       Buka Router1 bagian Config

Ø  Fa0/0 : 192.168.50.1

Ø  Se2/0 :1.1.1.2

Ø  ON

6.       Router1 buka Bagian CLI

Ø  Router  (Config)  # Router eigrp  10

Ø  Router (Config-router) # Network 192.168.50.1

Ø  Router (Config-router) #Network 1.1.1.2

Ø  Router (Config-router)#Exit

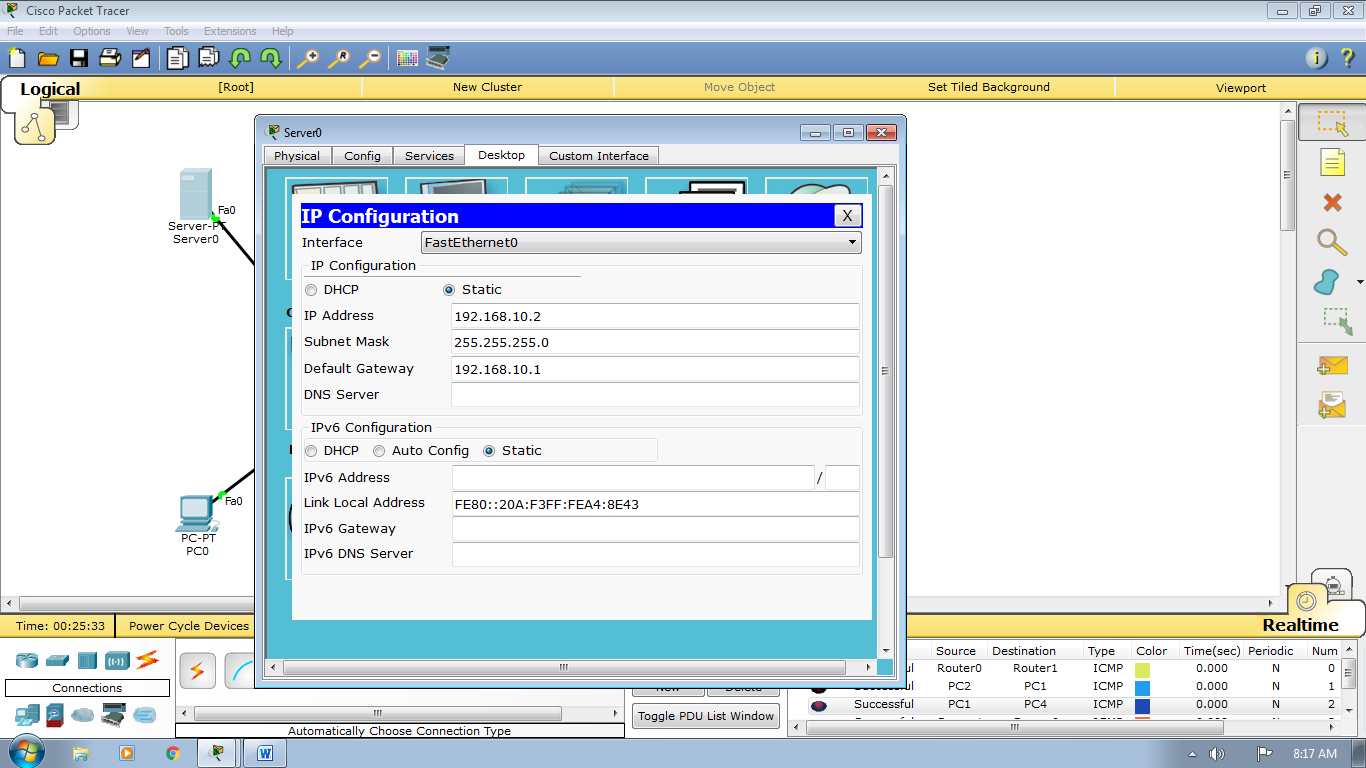

7.       Buka Server0  bagian Dekstop

Ø  IP Address :192.168.10.2

Ø  Sunet Mask : 255.255.255.0

Ø  Default Gateway : 192.168.10.1

8.       Masih di Server0 Bagian SERVICE >> DHCP

Ø  Default Gateway  : 192.168.10.1

Ø  Star ip Address : 192.168.10.5

Ø  Maximum Number : 3

9.       Buka PC yang terhubung dengan server0 bagian Dekstop .. DHCP

10.   Buka Server1  bagian Dekstop

Ø  IP Address :192.168.50.2

Ø  Sunet Mask : 255.255.255.0

Ø  Default Gateway : 192.168.50.1

11.   Masih di Server1 Bagian SERVICE >> DHCP

Ø  Default Gateway  : 192.168.50.1

Ø  Star ip Address : 192.168.50.5

Ø  Maximum Number : 3

12.   Buka PC yang terhubung dengan server1 bagian Dekstop .. DHCP

13.   Setelah semua konfigurasi dilakukan untuk memastikan berhasil atau tidaknya lakukan PING / kirim Surat antara komponen-komponen.Jika berhasil maka akan muncul >> Sucsessfull<<

Terimakasih semoga bermanfaat J
